Zie je je materiaal niet? Bekijk onze volledige [Handleiding Materiële Mogelijkheden]. of [Neem contact op met onze ingenieurs]. voor speciale verzoeken.
| Ontwerp | Algemene aanbeveling | Aizhuo freescapaciteit | Tips voor DFM-optimalisatie |
|---|---|---|---|
| Max. onderdeelgrootte | Lengte: 1000 mm | We hebben 30 verticale bewerkingscentra van HAAS en Mazak, die het aantal instellingen voor het onderdeel minimaliseren. | Minimaliseer het aantal setups voor het onderdeel. Als bewerking met meerdere vlakken nodig is, markeer dan de referentievlakken op de tekening. |

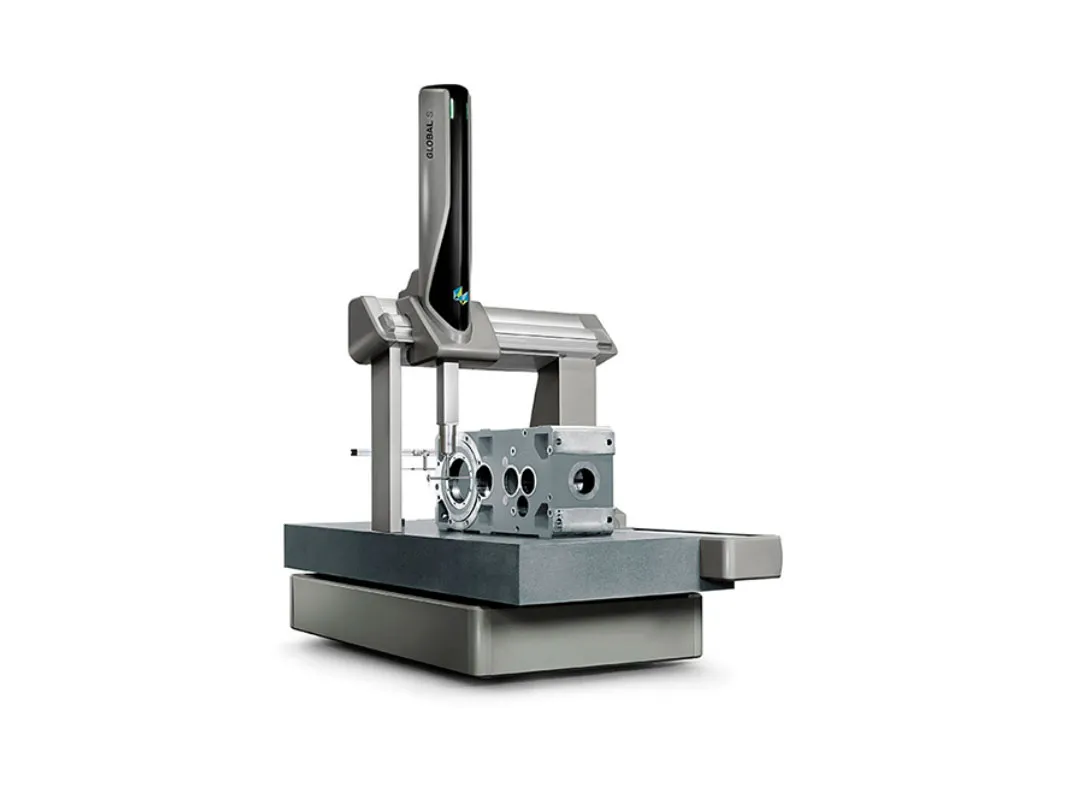

| Standaard tolerantie | ±0,005mm | Elke batch met complexe oppervlakken en geometrische toleranties wordt streng gecontroleerd met een Hexagon coördinaten meetmachine. | Geef in uw tekeningen een strikte tolerantie op van 0,005 mm alleen voor "kritieke assemblagematen" om uw machinekosten effectief te beheersen. |
| Toleranties | Radius 1/3 van holtediepte | Aizhuo heeft een volledige set met tijdschriften voor precisiefreesjes, die ontwerpen met extreem kleine radiushoeken aankunnen. | Vermijd scherpe binnenhoeken. Goed ontworpen binnenhoekradii kunnen de bewerkingstijd en gereedschapsslijtage aanzienlijk verkorten. |
| Wanddikte |
Metaal > 0,5 mm Kunststof > 1,0 mm |

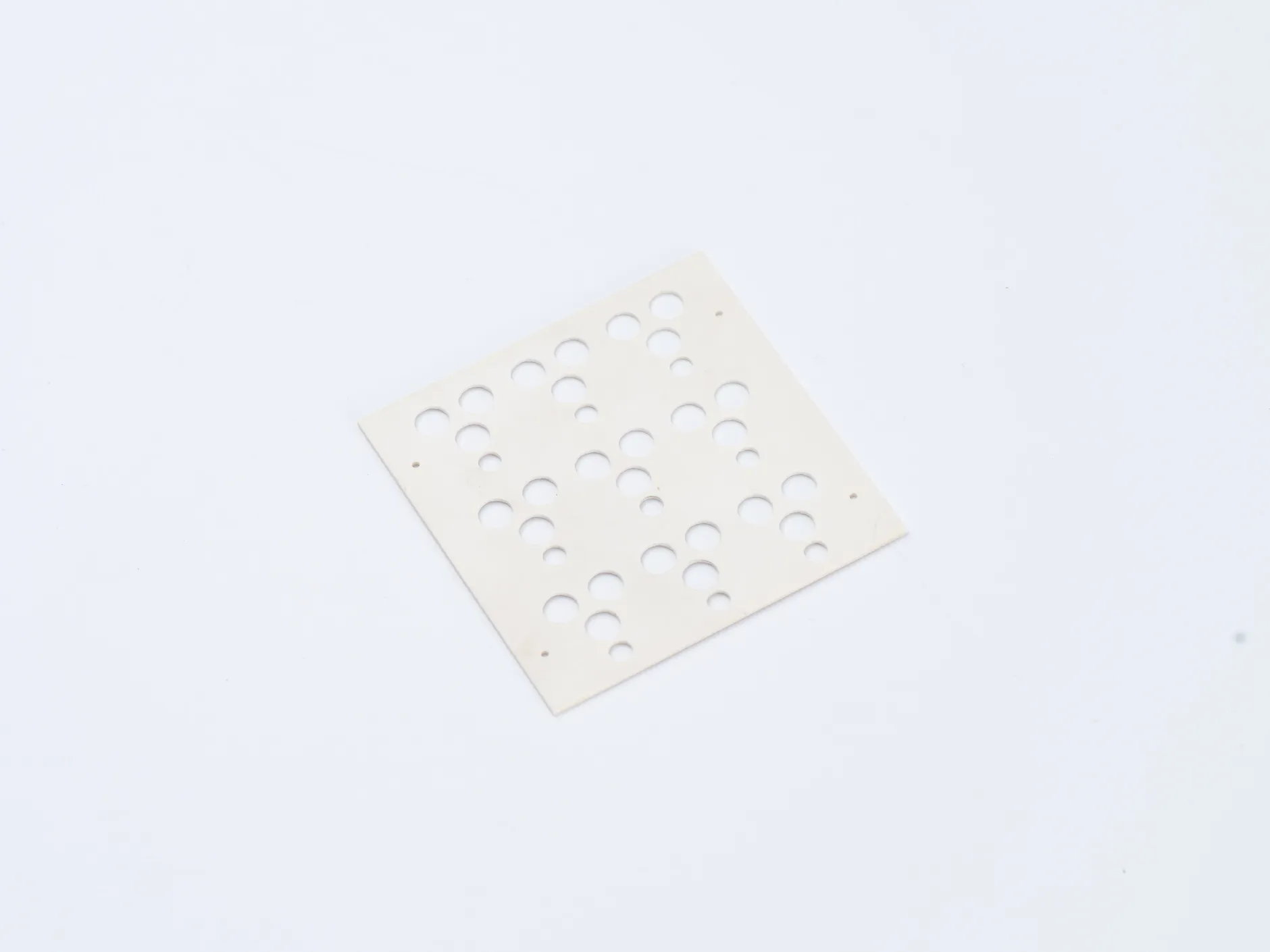

We hebben geavanceerde oplossingen voor het opspannen tegen vervorming voor het verwerken van brosse materialen zoals PA66+GF30 of microgolfkeramiek. | Vermijd het ontwerpen van te dunne wanden, omdat dit gemakkelijk kromtrekken van de chatteror kan veroorzaken tijdens het snijden met hoge snelheid. |
